系统简介

　　本系统为实现实时可靠地进行三表（电表、水表、燃气表）数据远程抄收而设计。本装置以星型/纵线型/无线电通讯 三重网络结构实现远程抄表任务，通过星形网使n个MDM(DD-862S机械式数字化电表)电表（例：n=32）与一个数据采集 器连接，数据采集器通过纵线网络与电台连接，一个纵线网可连接m个采集器（例m=128），因此，一个子网可将 nm=32×128个电表共享一个电台。这是一种以星型-纵线型-无线型构成的三重网络结构。这种网络结构的组成元素为 电表、水表或气表（以下简称三表）、数据采集器、无线电收发电台。

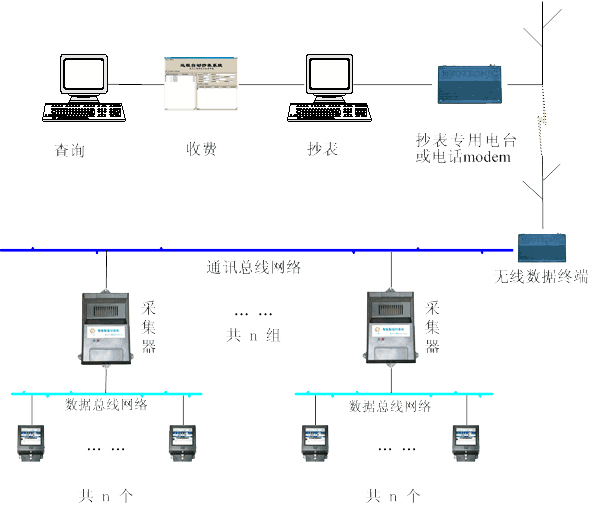

系统示意图如下：

-电子眼

-MDM电表

-MDM水表

-数据采集器

-远程抄表系统

系统特点

　　1、远程抄表。在中控室直接实行远程自动抄表功能，可组成以中控室为中心的地域性抄表网络。
　　2、通讯可靠。由于采用的是天线定点通讯，按技术要求安装高度完毕后，即可进行24小时的通讯，且不受电网波动的影响。
　　3、快捷。由于抄表速率高，约每秒一个电表，因此可进行分时段抄表和计费。
　　4、技术手段先进。通过电子眼识别电表读数，并严格保持电子读数与表头读数一致。
　　5、周期性读数。根据不同指令，中控室可对网络内的各电表进行每月一次，每日一次或每日数次的指定周期性抄读。
　　6、可与收费系统联为一体。

系统功能

　　1、将电表上显示的数值正确识别出来，并将该数值正确传送回去。
　　2、中控室直接抄读现场用户电表读数，可进行批量或个别选择抄读，自动保存抄读的历史数据。
　　3、对抄收到的电表数据进行统计、计费、双地址储存，并形成详细的用电档案。
　　4、可进行现场或远程用电校对。
　　5、快速进行用电户用电量查询。
　　6、分时段抄表，实现分时计费，能解决按电网负载的峰谷时段采用的峰谷电价的方式。
